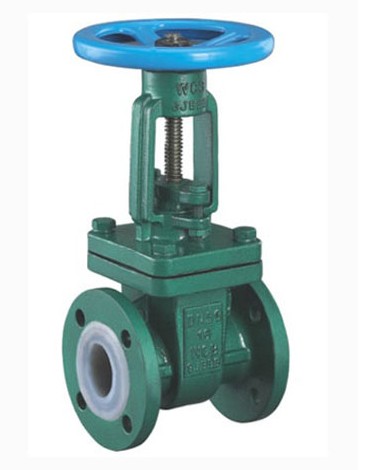

衬氟楔式闸阀 Z41F46

一、衬里型式
全衬里型
二、设计规范
遵循GB/T12234，API 6D，API 600标准
三、驱动方式
手动、电动、正齿轮、伞齿轮传动

■性能规范

性能规范	设计规范	结构长度	连接法兰	试验与检验员	产品标识	供货规范
	GB/T 12234 （GB/T 12232)	GB/T 12221	JB/T 78;JB/T 79	GB/T 13927	GB/T 12220	JB/T 7928

公称压力：PN1.0～1.6MPa 公称通径:DN15～500mm 衬里型式:全衬里型
■产品选型指南
Z G 5 4 1 F₄₆- 16 C
阀体材料（表7-1）
公称压力：PN（1.6MPa)
密封材料：（表7-1)
结构形式：0-弹性闸板;1-刚性闸板
连接方式：4-法兰式
传动方式:5-伞齿轮传动;6-气动;7-液动;9-电动
设计规范：G-GB/T 12232;GB/T 12234
产品类型：Z-闸阀
■主要零部件材料表

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/阀盖/闸板	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀杆	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF(F3)、FEP（F46）、PFA（可溶F4）、PP、PO
4	填料压盖	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活节螺栓	35		1Cr17Ni2		1Cr17Ni2
7	阀杆螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
8	紧固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
9	螺母	45		0Cr18Ni9		0Cr18Ni9
10	手柄	WCB		WCB		WCB

■主要外形和连接尺寸

公称通径		标准值							参考值
DN（mm)	NPS(inch)	L*	D	D1	D2	f	b	Z-φd	D0	H	H1	WT(kg)
		PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	120	110	125	6
20	3/4	150	105	75	55	2	16	4-φ14	140	120	140	7
25	1	160	115	85	65	2	16	4-φ14	140	132	155	8
32	11/4	180	135	100	78	2	18	4-φ18	160	156	185	11
40	11/2	240	145	110	85	3	18	4-φ18	200	167	210	20
50	2	250	160	125	100	3	20	4-φ18	200	358	410	28
65	21/2	270	180	145	120	3	20	4-18	250	375	440	32
80	3	280	195	160	135	3	22	4-φ18	250	435	515	45
100	4	300	215	180	155	3	22	8-φ18	280	500	600	60
125	5	325	245	210	185	3	24	8-φ18	280	615	740	110
150	6	350	280	240	210	3	24	8-φ23	400	675	825	120
200	8	400	335	295	265	3	26	8-φ23	400	820	1020	150
250	10	450	390	350	320	3	28	12-φ23	450	970	1220	240
300	12	500	440	400	368	4	28	12-φ23	500	1145	1445	340
350	14	550	500	460	428	4	30	16-φ23	600	1280	1630	550
400	16	600	565	515	482	4	32	16-φ25	600	1450	1850	680
450	18	650	615	565	532	4	32	20-φ25	650	1538	1988	795
500	20	700	670	620	585	4	34	20-φ25	650	1730	2230	880
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	120	110	130	7
20	3/4	150	105	75	55	2	16	4-φ14	140	120	140	8
25	1	160	115	85	65	2	16	4-φ14	140	135	160	9
32	11/4	180	135	100	78	2	18	4-φ18	160	160	190	13
40	11/2	240	145	110	85	3	18	4-φ18	200	170	220	25
50	2	250	160	125	100	3	20	4-φ18	200	360	410	32
65	21/2	270	180	145	120	3	20	4-φ18	250	380	440	38
80	3	280	195	160	135	3	22	8-φ18	250	440	520	50
100	4	300	215	180	155	3	24	8-φ18	280	500	600	68
125	5	325	245	210	185	3	26	8-φ28	280	615	740	125
150	6	350	280	240	210	3	28	8-φ23	400	680	830	170
200	8	400	335	295	265	3	30	12-φ23	400	820	1020	210
250	10	450	405	355	320	3	32	12-φ25	450	980	1230	260
300	12	500	460	410	375	4	34	12-φ25	500	1150	1450	480
350	14	550	520	470	435	4	38	16-φ25	600	1285	1635	620
400	16	600	580	525	485	4	40	16-φ30	600	1455	1855	805
450	18	650	640	585	545	4	44	20-φ30	650	1545	1990	880
500	20	700	705	650	608	4	46	20-φ34	650	1735	2235	920
