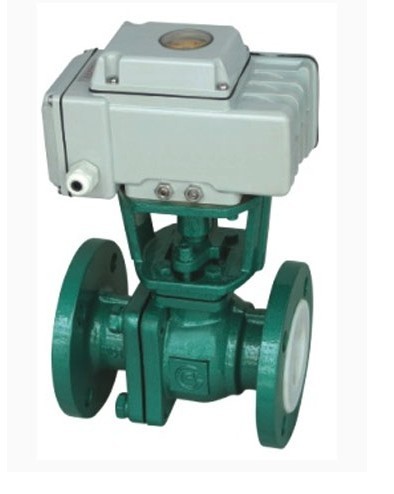

电动衬氟球阀 Q941F46
Q941F46-10/16型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
技术参数和性能
|
CH系列执行机构技术参数 |
阀体参数 |
|
电源 |
AC200/220V，50/60Hz |
公称通径 |
DN10～300mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.6 2.5 4.0 6.4 31.5MPa(定制) |
|
动作范围 |
0～90° 0～360° |
泄漏量 |
软密封:零泄漏 |
硬密封:≤额定流量的10-5 |
|
动作时间 |
15秒/30秒/60秒 |
执行机构 |
可另配PSQ、HQ、UNIC、361RS
等系列电子式电动执行机构 |
|
保护装置 |
过热保护 |
流量特性 |
快开特性 |
|
环境温度 |
-30°～60° |
可调范围 |
DN10-80 |
DN100-300 |
|
250:1 |
350:1 |
|
手动操作 |
同附带手柄操作 |
基本误差 |
±1% |
|
限位 |
电气、机械二重限位 |
死区 |
≤1% |
|
防护等级 |
相当于IP-65 |
回差 |
≤1% |
|
位置测量 |
可选装开关或电位计 |
适用温度 |
密封面 |
|
驱动电机 |
8W/E |
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ |
|
进线接口 |
PE1/2〞进线线锁 |
|
试验压力
（Mpa） |
公称压力（Mpa） |
压力级（class） |
JIS(Mpa) |
|
1.0 |
1.6 |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
|
强度试验 |
1.5 |
2.4 |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
|
密封试验 |
1.1 |
1.76 |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
|
气密试验 |
0.5～0.7 |
零件材质
|
零件名称 |
材 料 |
|
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8
(304) |
CF3
(304L) |
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
CF3M
(316L) |
|
球体、阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9
(304) |
00Cr19Ni11
(304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2
(316) |
00Cr17Ni12Mo2
(316L) |
|
密封圈 |
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨 |
|
适用介质 |
水、气体、蒸汽、油品等 |
硝酸等腐蚀性介质 |
强氧化性介质 |
醋酸等腐蚀介质 |
尿素等腐蚀性介质 |
外形尺寸 Q941F46-10/16
|
DN |
L |
D |
H |
L1 |
D1 |
b |
Z-d1 |
H1 |
|
15 |
130 |
95 |
275 |
157 |
65 |
14/16 |
4-14 |
48 |
|
20 |
140 |
105 |
280 |
157 |
75 |
14/16 |
4-14 |
53 |
|
25 |
150 |
115 |
287 |
157 |
85 |
14/16 |
4-14 |
58 |
|
32 |
1650 |
135 |
354 |
208 |
100 |
16/16 |
4-18 |
68 |
|
40 |
180 |
145 |
312 |
208 |
110 |
16/16 |
4-18 |
73 |
|
50 |
200 |
160 |
325 |
208 |
125 |
16/20 |
4-18 |
80 |
|
65 |
220 |
180 |
335 |
256 |
145 |
18/22 |
4-18/8-18 |
90 |
|
80 |
250 |
195 |
365 |
256 |
160 |
20/22 |
8-18 |
98 |
|
100 |
280 |
215/230 |
400 |
256 |
180/190 |
20/24 |
8-18/8-23 |
120 |
|
125 |
320 |
245/270 |
420 |
256 |
210/220 |
24/28 |
8-23/8-25 |
140 |
|
150 |
360 |
280/30 |
440 |
256 |
240/250 |
24/28 |
8-23/8-25 |
167 |
|
200 |
400 |
335/360 |
470 |
256 |
295/310 |
26/34 |
12-23/12-25 |
210 | |
