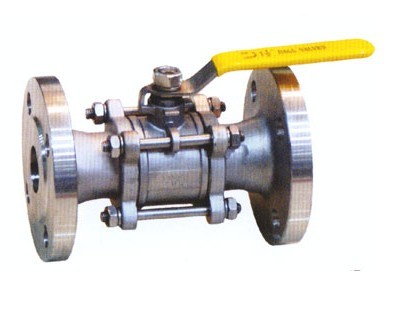

三片式法兰球阀 Q41F
|
称压力：1.6-6.4MPa
适用温度范围：-20～185℃
适用介质：水、油、气及某些腐蚀性流体(W.O.G)。 |
|
序号NO.
|
零件名称 |
材质 |
| 不锈钢 |
碳钢 |
| 1 |
螺栓 |
不锈钢304 |
碳钢 |
| 2 |
弹簧垫圈 |
不锈钢304 |
不锈钢304 |
| 3 |
螺母 |
不锈钢304 |
碳钢 |
| 4 |
阀盖 |
不锈钢SS316 |
碳钢WCB |
| 5 |
阀体 |
不锈钢SS316 |
碳钢WCB |
| 6 |
球 |
不锈钢SS304 |
不锈钢CF8 |
| 7 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 8 |
阀杆 |
不锈钢SS316 |
不锈钢SS304 |
| 9 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 10 |
阀杆螺母 |
不锈钢SS316 |
不锈钢SS304 |
| 11 |
弹簧垫圈 |
不锈钢SS304 |
不锈钢SS304 |
| 12 |
螺母 |
不锈钢SS304 |
不锈钢SS304 |
| 13 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |
| SIZE |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
4" |
| d |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
76 |
100 |
| L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
| D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
| D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
| D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
| b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
| f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
| H |
75 |
95 |
90 |
110 |
130 |
140 |
170 |
180 |
250 |
| W |
130 |
140 |
140 |
170 |
200 |
220 |
350 |
350 |
550 |
| n-do |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 | |
