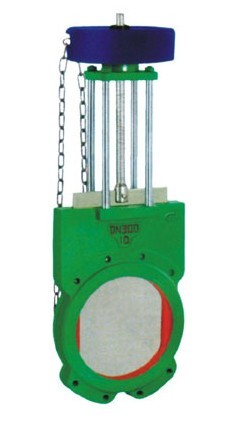

链轮式浆液阀  Z73X

Z73X-(0.6/1.0/1.6)链轮式浆液阀结构

产品型号：zl73x

主要性能规范： 公称压力PN（MPa) 试验压力（MPa) 适用介质 工作温度（℃） 壳体 密封 0.6 0.9 0.66 煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液 ≤80℃ 1.0 1.5 1.1

主要外形及连接尺寸(mm)： DN L D1 D2 H n-M 0.6 1.0 50 48 48 100 125 330 4-M16 65 48 48 120 145 340 4-M16 80 50 50 135 160 380 8-M16 100 50 50 155 180 440 8-M16 125 50 50 185 210 500 8-M16 150 60 60 210 240 600 8-M20 200 60 60 265 295 700 8-M20 250 70 70 320 350 890 12-M20 300 70 80 368 400 1050 12-M20 350 80 90 428 460 1160 16-M20 400 80 120 482 515 1200 16-M22
