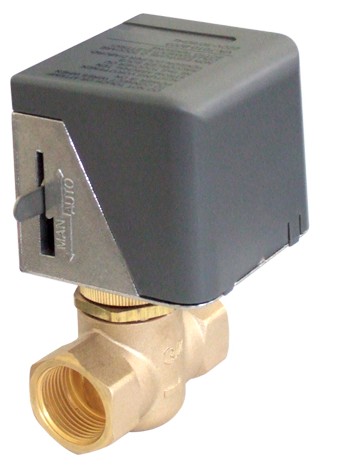

电动两通阀 CKD1
◆ 产品简介
CKD1系列开关式电动阀由VA7010系列阀门驱动器和CKD系列铜阀门组成。用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。驱动器由单向磁滞同步马达驱动，阀门弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内。CKD1系列电动阀的驱动器与阀门采用螺纹联接方式，可在阀门安装之后，再安装驱动器。现场装配，接线灵活、方便。驱动器之平面设计可以贴近墙面安装，占用空间小。产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温高湿环境可靠工作。
◆材质说明
●阀体材料：锻造黄铜
●阀杆材料：不锈钢（AISI302）
●密封材料：丁腈橡胶（NBR）
●驱动器底盘：压铸铝合金
●驱动器盖：阻燃ABS工程塑料
●工作介质：水
●介质温度：＜94℃
◆VA7010驱动器主要技术参数
|
型号 |
额定电压 |
功率 |
驱动方式 |
与DF/F-02B阀配合动作时间 |
净重 |
|
VA7010-220 |
AC220V±10% |
7W |
单向电机驱动阀门弹簧复位 |
全开时间：通电后约10秒
关闭时间：断电后约5秒 |
0.3kg |
|
VA7010-110 |
AC110V±10% |
|
VA7010-24 |
AC24V±10% |
◆CKD铜阀门主要技术参数
|
型号 |
阀门形式 |
联接螺纹 |
流量系数 |
关闭压差 |
工作介质 |
流体温度 |
环境温度 |
承压 |
储存温度 |
|
CKD1-215 |
常闭二通 |
G1/2 |
1.5Kv |
0.25MPa |
冷冻/热水 |
2～94℃ |
0～65℃最大相对湿度为不凝露 |
2.5MPa |
-20～+65℃最大相对湿度为不凝露 |
|
CKD1-315 |
分流三通 |
G1/2 |
1.5Kv |
0.25MPa |
|
CKD1-220 |
常闭二通 |
G3/4 |
2.5Kv |
0.10MPa |
|
CKD1-320 |
分流三通 |
G3/4 |
2.5Kv |
0.10MPa |
|
CKD1-225 |
常闭二通 |
G1 |
4.8Kv |
0.06MPa |
|
CKD1-325 |
分流三通 |
G1 |
4.8Kv |
0.06MPa |
◆外形尺寸
|
型号 |
尺寸（mm） |
净重kg |
|
A |
B |
|
CKD1-215 |
55 |
113 |
0.60 |
|
CKD1-315 |
55 |
128 |
0.60 |
|
CKD1-220 |
66 |
124 |
0.65 |
|
CKD1-320 |
66 |
137 |
0.65 |
|
CKD1-225 |
90 |
129 |
0.70 |
|
CKD1-325 |
90 |
145 |
0.70 |
◆操作及注意事项
马达罩壳应防止滴水渗入。当阀装于水平管道时，安装位置及平面夹角不超过85°，如图二所示。当阀门装在垂直管道上时，马达罩壳必须防止漏水渗入。
拨动手动操作杆时应缓慢移动，当手动杆沿箭头指向慢慢移动并按入缺口内卡住，阀门处于常开状态，每当电流首次通过电动阀门时，手动杆会再设定至自动位置。
◆安装须知
常闭二通阀和分流三通阀的安装如图三、四、五所示。对于高层建筑物，应在底层支管上采用减压阀。安装阀体时，应注意阀体箭头指向。若带有辅助开关，其接线如图6所示。 |
