ZDLM电子式电动套筒调节阀
产品名称:
ZDLM电子式电动套筒调节阀
产品说明:



电子式电动套筒调节阀ZDLM

一、电子式电动套筒调节阀ZDLM--特点说明

  电子式电动套筒调节阀ZDLM是一种压力平衡型调节阀,采用套筒导向,压力平衡型双密封面阀芯机构,配用多弹簧气动执行机构或电动执行机构。流道呈S流线性,整体具有工作平衡、允许压差大、流量特性精确、噪音低等特点。特别适用于流量大,阀前后压差较大、泄露要求不搞的场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种形式。产品公称压力等级有PN1.6、4.0、6.4、10.0;阀体口径范围DN20-300,适用流体温度-196-+560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ级、Ⅵ级。流量特性有直线、等百分比特性。多种品种规格可供选择.

注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

二、电子式电动套筒调节阀ZDLM--主要零件材料

阀体
WCB
CF8
CF8M
CF3M
密封垫
PTFE/柔性石墨
套筒
WCB
CF8
CF8M
CF3M
阀芯
304
304
316
316L
阀盖
WCB
CF8
CF8M
CF3M
阀杆
304
304
316
316L
填料
PTFE/柔性石墨
弹簧
65Mn
304
316
316L
螺母
304
304
316
316L

电子式电动套筒调节阀ZDLM--主要技术参数

公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数
(KV)
直线
6.9
11
17.6
27.5
44
69
110
176
275
440
690
1100
1760
等百
分比
6.3
10
16
25
40
63
100
160
250
400
630
1000
1600
额定行程L(mm)
16
25
40
60
100
公称压力PN(MPa)
1.6 2.5 4.0 6.4 10.0
执行机构型号
PSL
201/202
204
208
312
320
3810L
3810LSA-08
3810LSA-20
3810LSB-30
3810LSB-50
3810LSC-65
固有流量特性
直线、等百分比
固有可调比
50:1
工作温度t(℃)
普通型:铸钢-40-250;铸不锈钢-60-250 散热型:铸钢-40-450;铸不锈钢-60-450
输入信号
0-10mADC、4-20mADC、220VAC(开关信号)
电源电压
220VAC 50Hz

四、电子式电动套筒调节阀ZDLM--执行机构主要性能参数

1、电动执行机构主要性能参数

型号
额定输出力N
速度mm/s
技术参数
PSL
381L
PSL
381L
PSL
381L
PSL
381L
201
381LSA-08
361LXA-08
1000
800
800
0.25
4.2
4.2
电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:IP67
带手轮
电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:相当IP55
隔爆标志:ExdⅡBT4
带手柄
202
381LSA-20
381LXA-20
2000
2000
2000
0.50
2.1
2.1
204
381LSB-30
381LXB-30
4500
3000
3000
0.50
3.5
3.5
208
381LSB-50
381LXB-50
8000
5000
5000
1.00
1.7
1.7
312
381LSC-65
12000
6500
0.60
2.8
325
381LSC-99
25000
10000
1.0
2.0

2、主要性能指标

项目
指标值
基本误差%
配3810L±2.5; 带定位器 ±1.0
回差%
配381L ±2.0; 配PSL±1.0
死区%
1.0
始终点偏差%
电开
始点
±2.5
终点
±2.5
电关
始点
±2.5
终点
±2.5
可调范围
50:1
额定行程偏差%
2.5
泄量量L/H
符合JB/T7387-94 IV级 小于阀的额定容量×10-4

3、允许压差

公称通径(mm)
20
25
40
50
65
80
100
150
200
250
300
阀座直径(mm)
10
12
15
20
25
32
40
50
65
80
100
125
150
200
250
300
执行机构
允许压差△P(MPa)
配PSL
PSL202
6.4
6.4
6.4
4.90
3.14
1.92
1.23
0.78
PSL204
4.31
2.76
1.76
1.04
0.69
0.44
PSL208
1.86
1.23
0.78
0.50
0.35
0.20
PSL320
?1.26
0.87
0.49
0.32
0.22
配361L
381LSA-20
6.4
6.4
6.4
4.90
3.14
1.92
1.23
0.78
381LSB-50
4.79
3.06
1.96
1.16
0.76
0.49
381LSC-65
1.51
0.99
0.64
0.41
0.28
381LSC-99
0.63
0.44
0.25
0.16
0.11

注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围,请与我们联系,采取适当方法可解决

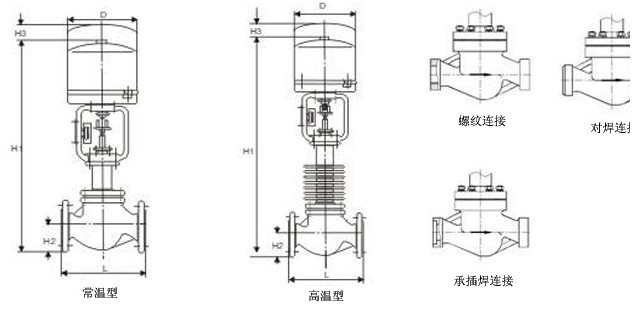

五、电子式电动套筒调节阀ZDLM--主要外型尺寸

公称通径(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300
结构长度
(L)
PN16/25
185
200
205
222
250
276
298
350
410
451
600
670
735
PN40
190
205
210
230
255
285
310
355
425
460
615
685
750
PN64、100
200
210
220
251
286
311
337
394
440
475
630
700
765
常温型
(H)
PN16/25
756
781
803
928
945
1260
1270
1294
1515
1540
1565
1816
2180
PN40
766
791
813
938
955
1260
1270
1329
1545
1560
1605
1892
2130
PN64/100
773
803
833
965
1000
1280
1300
1338
1575
1620
1675
1936
2202
高温型
(H)
PN16/25
956
981
1003
1128
1145
1510
1520
1544
1835
1860
1885
2166
2530
PN40
966
991
1013
1138
1155
1510
1520
1579
1865
1880
1925
2245
2480
PN64/100
973
1003
1033
1165
1200
1530
1550
1588
1895
1940
1995
2286
2552
H1
PN16/25
53
58
68
73
80
90
98
108
123
140
168
203
230
PN40
53
58
68
73
80
90
98
115
135
150
188
223
255
PN64/100
63
68
75
83
88
100
105
125
148
170
203
235
265
H2
87
90
D
225
257
310
压力等级
GB:1.6、2.5、4.0、6.4、10.0MPa ANSI:150、300、600LB JIS:10、20、30、40K
执行机构
PSL系列、3810系列、DKJ或DKZ系列等

注:*本产品性能指标贯彻GB/T421, 3—92。
