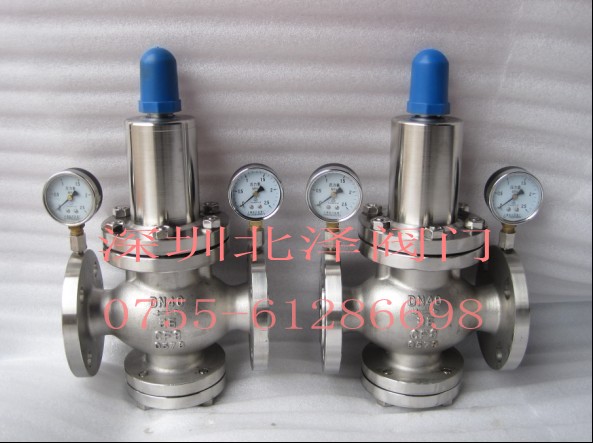

YK42F减压阀｜气体减压阀
一、产品用途：
YK42F系列气体减压阀是弹簧薄膜式减压的换代产品，与薄膜式相比有以下优点：
1、使用寿命长，不存在膜片损坏的问题。
2、耐高压，出口压力高时，薄膜片高不行了，而活塞可适应很高的出口压力。
该阀用于工作温度-10~150℃的天然气和空气，燃气，非腐蚀性液体管路上，在高层建筑的冷热供水和消防供水的系统中，可取代常规分区水管，这样可以简化的节省系统的设备，降低工程造价，也可在各类压机设备的冷却系统中起着减压、稳压作用，的确是用户理想的产品。
二、工作原理：
1、 本阀通过启闭件的节流，造成压力损失迫使进口压力在出口处降低某一个需要值，当流量和压力变化时，利用本身介质能量来控制出口压力基本不变的目的。
2、 本阀介质走向由上进下出，当调节出口压力时，顺时针旋转调节螺栓迫使活塞向下移动，打开主阀，改变节流面积，造成压力损失，实现减压。由于阀后介质通过“X”通道流入活塞下腔并与活塞上方保持平衡，当压力和流量变化时，使主阀节流面积始终保持相应位置，由于本阀采用卸荷机构，减小了进口压力面积，从而减小了阀门出口压力偏差，大大提高了减压阀的稳压精度。
三、性能规范： 单位：MPa
|
公称压力
PN |
试验压力
PS |
进口压力
P1 |
出口压力
P2 |
最小压差
△P |
背压
PB |
压力特性
△P2P1 |
流量特性
△P2G2 |
|
1.6 |
2.4 |
＜1.6 |
0.1~1.0 |
0.2 |
≤0.15 |
P2×10％ |
P2×20％ |
|
2.5 |
3.75 |
＜2.5 |
0.3~1.6 |
0.2 |
≤0.25 |
P2×10％ |
P2×20％ |
|
4.0 |
6.0 |
＜4.0 |
0.3~2.5 |
0.2 |
≤0.25 |
P2×10％ |
P2×20％ |
|
6.4 |
9.6 |
＜6.4 |
0.5~3.0 |
0.25 |
≤0.4 |
P2×12％ |
P2×25％ |
四、主要外形尺寸
|
DN |
L |
H1 |
H2 |
|
PN16 PN25 |
PN40 PN64 |
PN16 |
PN25 |
PN40 |
PN64 |
PN16 |
PN25 |
PN40 |
PN64 |
|
20 |
160 |
160 |
170 |
90 |
90 |
90 |
90 |
220 |
220 |
220 |
220 |
|
25 |
180 |
200 |
200 |
95 |
95 |
105 |
105 |
255 |
255 |
265 |
365 |
|
32 |
200 |
220 |
220 |
100 |
100 |
110 |
110 |
255 |
255 |
265 |
365 |
|
40 |
220 |
240 |
240 |
115 |
115 |
130 |
130 |
325 |
325 |
330 |
330 |
|
50 |
250 |
270 |
270 |
120 |
120 |
135 |
135 |
325 |
325 |
330 |
330 |
|
65 |
260 |
280 |
300 |
125 |
126 |
145 |
145 |
330 |
330 |
340 |
355 |
|
80 |
310 |
330 |
330 |
135 |
135 |
160 |
160 |
340 |
340 |
340 |
340 |
|
100 |
350 |
380 |
380 |
185 |
185 |
185 |
185 |
360 |
360 |
360 |
360 |
|
125 |
400 |
450 |
450 |
190 |
200 |
200 |
245 |
560 |
560 |
565 |
565 |
|
150 |
450 |
500 |
500 |
205 |
210 |
240 |
280 |
580 |
580 |
585 |
585 |
|
200 |
500 |
560 |
560 |
220 |
245 |
245 |
310 |
630 |
630 |
635 |
635 |
|
250 |
600 |
|
|
270 |
|
|
|
750 |
|
|
|
|
300 |
800 |
|
|
310 |
|
|
|
780 |
|
|
|
|
350 |
850 |
|
|
390 |
|
|
|
850 |
|
|
|
