灵活可靠的气动－－手动转换机构，装在气缸盖上部的气动－－手动转换机构，在闸阀开启和关闭过程的任何位置上，都可十分方便地转动操作手柄，直接地进行由气动至手动或由手动至气动的操作方式的转换，转换操作手柄采用定位销式自锁设计、手柄定位后，可靠定。当电磁阀及其控制电路或供风系统发生故障时，不需其他辅助工具，即可迅速转换成手动操作状态，保证线路正常运行，避免事故发生。同时在新建工程的自控系统未完成之前，本系列闸阀可以可靠地作为手动闸阀使用，动作时 灵活轻快。
关阀时间可以整，安装在隔板上的缓冲机构，还可以在一定范围内调整闸阀关闭的时间。
可配用回讯器
本阀可以配用电的或气的回讯器，用以发送阀门开关状态信息。因此，使用本阀可以实现远距离控制，集中控制和自动控制。
本阀的气缸选用无缝钢管制造，内表面镀以耐腐性硬铬，并经抛光处理，具有摩擦力小、不易锈蚀、高硬度、寿命长等优点。
气缸中的密封圈采用丁晴橡胶。形密封圈，密封性能可靠。维修时更换方便。
|
| 1、阀体性能 |
|
 |
2、气缸性能 |
|
 |
3、耗气量（净化压缩空气压力：O．4MPa(表)） |
|
|
| 注: Z6S41T一10、Z6S41H一16、Z6S41H一25、Z6S41H一40、Z6S41H一64闸阀的气缸单程耗气量(以压缩空气体积计算) |
| |
| 结构、材料及使用说明 |

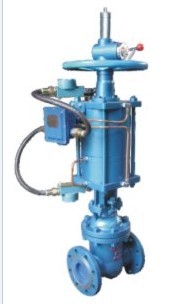

1、本阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动—手动转换装置和阀盖填料箱装置等部分组成。
2、上活塞行至行程上端可顶上上回讯器，使之发讯；下活塞行之行程下端可顶下下回讯器，使之发讯，以作为闸阀开闭信息在中央操作室的模拟仪表盘上进行显示。
3、手轮上部的外伸指示杆的上升和下降，标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时，外伸指示杆位于最低位置；反之，闸阀全开时，外伸指示杆位于最高位置。此即为本阀启闭状态的现场指示。
4、气缸盖上部装有气动CC手动转换装置。将转换手柄顺时针方向提转到A气动@定位孔定位，闸阀处于气动操作状态；反之，将转换手柄逆时针方向提转到A手动@定于孔处定位，闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。
手动操作闸阀时，手轮旋向和普遍手动阀一样，即顺时针转为关，逆时针转为开。带锥齿轮转动的相反。
4、主要零件材质(见下表) |
|
 |
| |
| Z6S41H-25双缸式气动带手动楔式闸阀系统控制原理图 |
|
 |
| |
|
外形及尺寸 |
|
 |
|
|
