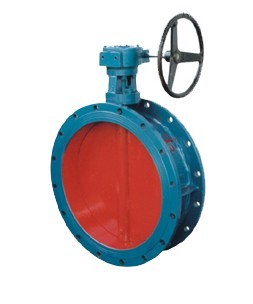

蜗轮通风蝶阀 D341W :
·用途及特点
蜗轮通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力~<0．6MPa，一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
·采用标准
·设计标准： GB／T12238-1989 JBIT8692-1998
·法兰连接尺寸： GB／T9115．1-2000
·结构长度： GB／T12221-1989
·压力试验： GB／T1 3927-92；JB／T9092-1999
·主要技术参数
|
公称通径 |
DN(mm) |
50-2000 |
|
公称压力 |
PN(MPa) |
0.05 |
0.25 |
0.6 |
|
试验压力Ps(MPa) |
强度试验 |
0.075 |
0.375 |
0.9 |
|
密封试验 |
≤1.5％泄漏量 |
|
适用介质 |
煤气、含尘气体、烟道气等。 |
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
·要零件的材质
|
零件名称 |
材料 |
|
阀体 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
蝶板 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
密封圈 |
与阀体相同 |
|
阀杆 |
碳钢、2Crl 3、不锈钢、铬镍钼钛钢 |
|
填料 |
氟塑料、柔性石墨 |
·蝶阀密封材料选用和适周温度
|
材料品种 |
碳素钢 |
低温碳钢 |
合金钢 |
奥氏体不锈钢 |
铬钼钢 |
|
代号 |
WCB |
LCB |
WC6或or WC9 |
C5或or C12 |
铬 Cr-18型、304、316 |
12CrMoV |
|
耐最高温度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
|
耐最低温底 |
-29℃ |
-46℃ |
-29℃ |
-29℃ |
-196℃ |
-40℃ |
|
适用工作温度 |
≤ 425℃ |
≤ 345℃ |
≤ 595℃ |
≤ 650℃ |
≤ 600℃ |
≤ 560℃ |
D41W-0.5/2.5/6C.P.R系列连接尺寸
|
公称通径DN |
结构长度(标准值) |
外形尺寸(参考值) |
连接尺寸(标准值) |
参考
重置 |
|
O．05MPa和O．25MPa |
0.6MPa |
|
毫米 |
英寸 |
L |
H |
HO |
A |
B |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
|
50 |
2 |
108 |
70 |
215 |
270 |
65 |
140 |
110 |
88 |
4-14 |
140 |
110 |
88 |
4-14 |
9 |
|
65 |
21,2 |
112 |
80 |
235 |
270 |
65 |
160 |
130 |
108 |
4-14 |
160 |
130 |
108 |
4-14 |
12 |
|
80 |
3 |
114 |
95 |
263 |
270 |
65 |
190 |
150 |
124 |
4-18 |
190 |
150 |
124 |
4-18 |
15 |
|
100 |
4 |
127 |
105 |
283 |
270 |
65 |
210 |
170 |
144 |
4-18 |
210 |
170 |
144 |
4-18 |
17 |
|
125 |
5 |
140 |
120 |
313 |
310 |
65 |
240 |
200 |
174 |
8-18 |
240 |
200 |
174 |
8-18 |
23 |
|
150 |
6 |
140 |
132 |
338 |
310 |
65 |
265 |
225 |
199 |
8-18 |
265 |
225 |
199 |
8-18 |
25 |
D341W-0.5/2.5/6C.P.R.V系列连接尺寸
|
公称通径DN |
结构长度(标准值) |
外形尺寸(参考值) |
连接尺寸(标准值) |
参考
重量 |
|
0.05MPa和O．25MPa |
0.6MPa |
|
毫米 |
英寸 |
L |
H |
HO |
A |
B |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
|
50 |
2 |
108 |
70 |
286 |
125 |
193 |
140 |
110 |
88 |
4-18 |
140 |
110 |
88 |
4-14 |
14 |
|
65 |
21,2 |
112 |
80 |
306 |
125 |
193 |
160 |
130 |
108 |
4-18 |
160 |
130 |
108 |
4-14 |
15 |
|
80 |
3 |
114 |
95 |
334 |
125 |
193 |
190 |
150 |
124 |
4-18 |
190 |
150 |
124 |
4-18 |
17 |
|
100 |
4 |
127 |
105 |
354 |
125 |
193 |
210 |
170 |
144 |
4-18 |
210 |
170 |
144 |
4.18 |
20 |
|
125 |
5 |
140 |
120 |
384 |
125 |
193 |
240 |
200 |
174 |
8-18 |
240 |
200 |
174 |
8-18 |
25 |
|
150 |
6 |
140 |
132 |
409 |
125 |
193 |
265 |
225 |
199 |
8-18 |
265 |
225 |
199 |
8-18 |
29 |
|
200 |
8 |
160 |
160 |
593 |
165 |
183 |
320 |
280 |
254 |
8-18 |
320 |
280 |
254 |
8-18 |
47 |
|
250 |
10 |
160 |
187 |
650 |
165 |
283 |
375 |
335 |
309 |
12-18 |
375 |
335 |
309<, /SPAN> |
12-18 | ,
67 |
|
300 |
12 |
180 |
220 |
715 |
165 |
283 |
440 |
395 |
363 |
12-22 |
440 |
395 |
363 |
12-22 |
78 |
|
350 |
14 |
180 |
245 |
814 |
175 |
334 |
490 |
445 |
413 |
12.22 |
490 |
445 |
413 |
12-22 |
96 |
|
400 |
16 |
200 |
270 |
863 |
175 |
334 |
540 |
495 |
463 |
16-22 |
540 |
495 |
463 |
16-22 |
130 |
|
450 |
18 |
200 |
297 |
918 |
175 |
334 |
595 |
550 |
518 |
16-22 |
595 |
550 |
518 |
16-22 |
142 |
|
500 |
20 |
220 |
322 |
1016 |
210 |
425 |
645 |
600 |
568 |
16-22 |
645 |
600 |
568 |
16-22 |
191 |
|
600 |
24 |
220 |
377 |
1128 |
210 |
425 |
755 |
705 |
667 |
20-26 |
755 |
705 |
667 |
20.26 |
230 |
|
700 |
28 |
240 |
430 |
1233 |
210 |
425 |
860 |
810 |
772 |
24-26 |
860 |
810 |
772 |
24.26 |
250 |
|
800 |
32 |
240 |
487 |
1344 |
210 |
425 |
975 |
920 |
878 |
24-30 |
975 |
920 |
878 |
24-30 |
320 |
|
900 |
36 |
260 |
537 |
1560 |
320 |
620 |
1075 |
1020 |
978 |
24-30 |
1075 |
1020 |
978 |
24-30 |
410 |
|
1000 |
40 |
260 |
587 |
1660 |
320 |
620 |
1175 |
1120 |
1078 |
28-30 |
1175 |
1120 |
1078 |
28-30 |
510 |
|
1200 |
48 |
280 |
687 |
1890 |
320 |
620 |
1375 |
1320 |
1280 |
32-30 |
1405 |
1340 |
1295 |
32-33 |
720 |
|
1400 |
56 |
530 |
760 |
2670 |
575 |
714 |
1575 |
1520 |
1480 |
36-30 |
1630 |
1560 |
1510 |
36-36 |
1270 |
|
1600 |
64 |
600 |
895 |
2810 |
575 |
714 |
1790 |
1730 |
1690 |
40-30 |
1830 |
1760 |
1710 |
40-36 |
1730 |
|
1800 |
72 |
670 |
995 |
3020 |
575 |
714 |
1990 |
1930 |
1890 |
44-30 |
2045 |
1970 |
1918 |
44-39 |
2750 |
|
2000 |
80 |
760 |
1095 |
3220 |
656 |
810 |
2190 |
2130 |
2090 |
48-30 |
2265 |
2180 |
2125 |
48-42 |
3050 | |
