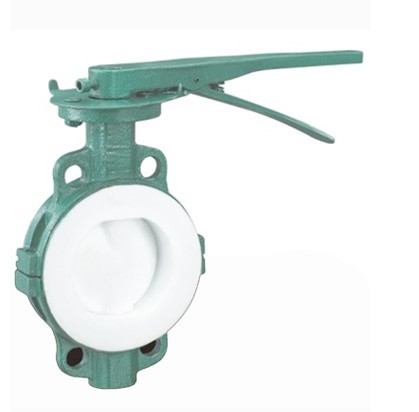

主要连接尺寸及重量

公称通径		标准值							参考值
DN (mm)	NPS(inch)	L	D	D1	D2	f	b	Z一φd	D0	H	重量(kg)
		PNl.0MPa
40	11/2	33	145	11O	85	3	18	4-φ18	160	140	3
50	2	43	160	125	100	3	20	4-φ18	200	145	4
65	21/2	46	180	145	120	3	20	4-φ18	250	155	6
80	3	46	195	160	135	3	22	4/8-φ18	250	165	8
1OO	4	52	215	180	155	3	22	8-φ18	250	180	12
125	5	56	245	210	185	3	24	8-φ18	300	203	18
150	6	56	280	240	21O	3	24	8-φ23	300	225	28
200	8	60	335	295	265	3	26	8-φ23	200*	275	56
250	10	68	390	350	320	3	28	12-φ23	200*	315	72
300	12	78	440	400	368	4	28	12-φ23	240*	348	88
350	14	78	500	460	428	4	30	16-φ23	240*	415	120
400	16	102	565	51 5	482	4	32	16-φ25	280*	460	145
450	18	114	615	565	532	4	32	20-φ25	280*	500	165
500	20	127	670	620	585	4	34	20-φ25	320*	530	195
600	24	154	780	725	685	5	36	20-φ30	320*	610	268
700	28	165	895	840	800	5	40	20-φ30	360*	675	320
800	32	190	101O	950	905	5	44	24-φ34	360*	805	395
900	36	203	1110	1050	1005	5	46	28-φ34	380*	995	450
1OOO	40	216	1220	1160	1115	5	50	28-φ34	400*	1170	680
1200	48	254	1450	1380	1325	5	56	32-φ41	400*	1295	825
PNl.6MPa
40	11/2	33	145	11O	85	3	18	4-φ18	200	145	4
50	2	43	160	125	100	3	20	4-φ18	250	150	5
65	21/2	46	180	145	120	3	20	4-φ18	250	160	7
80	3	46	195	160	135	3	22	8-φ18	250	170	10
100	4	52	215	180	155	3	24	8-φ18	300	185	14
125	5	56	245	210	185	3	26	8-φ18	300	210	22
150	6	56	280	240	210	3	28	8-φ23	200*	230	32
200	8	60	335	295	265	3	30	12-φ23	200*	285	66
250	10	68	405	355	320	3	32	12-φ25	240*	325	80
300	12	78	460	410	375	4	34	12-φ25	240*	360	94
350	14	78	520	470	435	4	38	16-φ25	280*	430	125
400	16	102	580	525	485	4	40	16-φ30	280*	475	150
450	18	114	640	585	545	4	44	20-φ30	320*	525	172
500	20	127	705	650	608	4	46	20-φ34	320*	565	225
600	24	154	840	770	718	5	54	20-φ41	360*	620	290
700	28	165	910	840	788	5	54	24-φ41	360*	686	330
800	32	190	1020	950	898	5	54	24-φ41	380*	815	425
900	36	203	1120	1050	998	5	54	28-φ41	400。	1010	495
1OOO	40	216	1255	1170	111O	5	60	28-φ48	400。	1185	710

*法兰尺寸D、D1、D2、Z-Cd、f、b数值是与蝶阀连接的标准法兰尺寸，筒图中尺寸代号仅是其中一部分。
*法兰尺寸PNl 0MPa、DN80螺孔数量JB78时Z=4，其它标准时Z=8。
