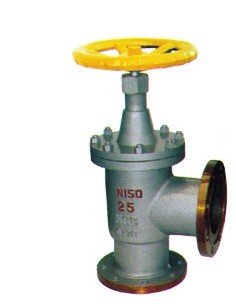

角式氨用截止阀  J44B:

零件名称	阀体、阀盖	密封圈	填料	填料压盖	阀杆	垫片
J42B-25	铸钢	巴氏合金	聚四氟 乙　烯	碳钢		聚四氟 乙　烯
J42B-25P	不锈钢			不锈钢
J42F-25	铸钢	聚四氟乙烯		碳钢

公称压力PN（MPA）	试验压力PS（MPa）	适用介质	适用温度（℃）
2.5	3.8	氨气、 氨液等 NH3	巴氏合金 -40℃ +150℃	四氟 -40℃ +200℃
4.0	6.4

公称通径 DN（mm）	尺　　寸（mm）
	L	D	D1	D2	D6	b	f	f1	Z-φd	关	开	D0
10	65	90	60	40	35	16	2	4	4-φ14	165	185	110
15	65	95	65	45	40	16	2	4	4-φ14	165	185	110
20	75	105	75	55	51	18	2	4	4-φ14	170	200	120
25	80	115	85	65	58	18	2	4	4-φ14	197	210	120
32	90	135	100	78	66	20	2	4	4-φ18	199	213	140
40	100	145	110	85	76	20	3	4	4-φ18	248	264	160
50	115	160	125	100	88	22	3	4	4-φ18	265	295	180
65	145	180	145	120	110	24	3	4	8-φ18	310	349	220
80	155	195	160	135	121	26	3	4	8-φ18	340	357	240
100	175	230	190	160	150	30	3	4.5	8-φ23	380	413	280
125	200	270	220	188	176	32	3	4.5	8-φ25	430	451	320
150	240	300	250	218	204	32	3	4.5	8-φ25	505	492	360
200	300	360	310	278	260	34	3	4.5	12-φ25	550	806	400
250	325	425	370	335	31	36	3	4.5	12-φ30	730	880	450
300	375	485	430	390	364	40	3	4.5	16-φ30	-	995	550
