一、用途

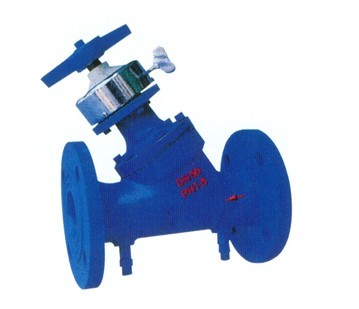

本阀门是一种本平衡阀，适用于各种液体管路系统，是一种较为理想的新型节能阀门。该阀设有刻度的数字显示，可直观调到任一位置，并可锁定。
该阀主要应用于工业和民用建筑采暖管路系统。目前在一些管纲系统中存在着水力失调问题，平衡阀提供了解决这一问题的手段，用它可以准确的调节压降和流量，用以改善管纲系统中液体流动状况，达到管纲液体平衡和节约能源的目的。
在双管纲工程改造中，应用此阀门仍可节约能源，得到较好果。
二、主要性能及使用规范
|
型 号 |
SP15- |
SP45F-10 |
备 注 |
|
试验压力 |
1.5MPa(15Kgf/cm2) |
|
|
工作垣力 |
1MPa(10≤℃Kgf/cn2 |
|
工作温度 |
≤120℃ |
|
适用介质 |
水、油、和其他液体 |
|
特件曲线 |
等百分比 |
|
安 装
使用范围 |
管纲系统的主干、分支干、室内供水干管、
分支立管以及多台锅炉 |
左图为在种阀门的流量特性曲线，本厂生产的是其中等百分比特性阀门。从曲线图上可知给开度一个相等的变化率，则流量的变化率相等，其特点是开度大时流量火，开度小时流量小。而工程中大都在流晕大时应用，等百分比阀门洽洽适用这各要求。根据这一特点，可以自如的予置某一流量(快开阀门和线性阀门则不具备这种功能)而且当需要变化时，还能知道变化量，达到理想状态。
SP45F-10型主要外型及连接尺寸
|
DN |
D |
D1 |
D2 |
N-d |
h |
L |
H |
重量 kg |
|
50 |
140 |
110 |
90 |
4-14 |
16 |
230 |
195 |
10 |
|
65 |
160 |
130 |
110 |
4-14 |
16 |
270 |
220 |
13 |
|
80 |
190 |
150 |
128 |
4-18 |
18 |
310 |
230 |
18 |
|
100 |
210 |
170 |
148 |
4-18 |
18 |
350 |
260 |
23 |
|
125 |
240 |
200 |
178 |
8-18 |
18 |
400 |
290 |
34 |
|
150 |
265 |
225 |
202 |
8-18 |
18 |
480 |
330 |
40 |
|
200 |
320 |
280 |
254 |
8-18 |
22 |
533 |
400 |
|
|
250 |
375 |
335 |
309 |
12-18 |
24 |
622 |
|
|
|
300 |
440 |
395 |
363 |
12-22 |
24 |
698 |
|
|
SPl5F-型主要外形及连接尺寸
|
DN |
ZG |
L |
S |
H |
重量 kg |
|
15 |
1/2″ |
90 |
30 |
110 |
1 |
|
20 |
3/4″ |
115 |
36 |
120 |
1.5 |
|
25 |
1″ |
125 |
46 |
125 |
1.8 |
|
32 |
5/4″ |
140 |
45 |
130 |
2 |
|
40 |
3/2″ |
160 |
60 |
140 |
2.5 | |
