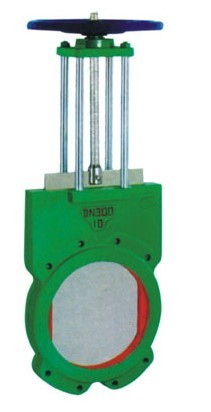

手动浆液阀 Z73X

主要性能规范

公称压力(MPa)	试验压力		工作温度	适用介质
	壳体MPa	密封MPa
1.0	0.9	0.66	≤80℃	纸浆、煤浆、水、灰渣
1.6	1.5	1.1	≤80℃

主要外形及连接尺寸

公称通径DN	L		D	D1	D0	H	n-M
	PN6	PN10
50	48	48	125	100	180	295	4-M16
65	48	48	145	120	180	305	4-M16
80	50	50	160	135	220	330	8-M16
100	50	50	180	155	220	380	8-M16
125	50	50	210	185	240	415	8-M16
150	60	60	240	210	280	490	8-M20
200	60	60	295	265	280	550	8-M20
250	70	70	350	320	360	693	12-M20
300	70	80	400	368	400	796	12-M20
350	80	90	460	428	400	895	16-M20
400	80	120	515	482	500	1004	16-M22
450	90	120	565	532	500	1110	20-M22
500	90	130	620	585	600	1210	20-M22
600	140	140	725	685	700	1460	20-M27
700	140	140	840	800	800	1680	24-M27
800	190	190	950	905	800	1910	24-M30
900	203	203	1050	1005	800	2130	28-M30
1000	216	216	1160	1115	800	2350	28-M30
1200	254	254	1380	1325	800	2650	32-M30
